一、产品概述

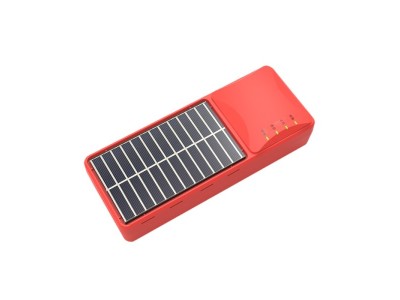

太阳能型北斗船舶示位终端专门为海洋、内河船舶定制的船用北斗监控终端，终端设备采用了一体化高集成度设计思路，结合了北斗RDSS通信、无线移动通信、北斗定位、低功耗电源技术等多种技术。北斗船舶监控终端内置电池，采用太阳能充电方式，支持长时间连续续航。为适应海上恶劣环境，一体机的设计充分考虑了防水、防盐雾、防腐蚀等要求。
二、终端特点
支持北斗/GPS双模定位，定位精度优于10米；
支持北斗短报文或无线移动网络（4G）定时上报船舶信息；
远程设置功能；对船载终端的相关管理参数进行远程设置；
内置电池，自主供电，太阳能充电方式，正常模式下连续工作时间大于3年；
具备防拆卸报警功能：当船载终端被拆卸的时候，自动感应形成报警信息，立即发送报警信息；
设备支持电量检测；
全水密设计，外壳采用特殊材料制作，防护等级达到IP68，能适应海上恶劣环境；
一键紧急报警。
三、主要性能
指标 | 参数 | |
RDSS部分 | 射频输出频率 | Lf1：1614.26±4.08MHz |
Lf2：1618.34±4.08MHz | ||
发射功率 | 37.0dBm±0.5dB（VCCPA=5.2V） | |
调制相位误差 | ≤3° | |
载波抑制 | ≥30dBc | |
RNSS部分 | 接收频率 | BD2 B1和GPS L1 |
灵敏度 | 优于-159dbm | |
定位精度 | ≤10 米（CEP2.5） | |
启动时间 | 热启动：2s冷启动：40s | |
协议版本 | NMEA0183，兼容北斗 | |
移动通信 | 通信制式 | 4G CAT1 |
最大发射功率 | 33dBm | |
通信方式 | TCP/IP | |
结构要求 | 外壳 | 耐高温、耐腐蚀、、密封防水、防拆卸 |
防护级别 | IP68 | |
尺寸大小 | 265mm × 90mm × 48mm | |
电源 | 电池 | 容量：10400Ah 工作温度：-10℃ ～ +60℃（默认） |
太阳能板 | 材料：多晶硅； 功率：不小于2W（阳光充足） | |
待机时间 | 正确安装后全天候不断电续航[1] 连续30个连续阴雨工作日[1] | |
数据存储 | 数据上报间隔 | 5分钟上报1次 |
数据存储时间 | 180天（5分钟记录1次） |
[1]: 每5分钟1次北斗RDSS位置上报，连续不间断上报测试。
四、功能说明
1.1 定位功能
具备RNSS（BDS B1+GPS L1）卫星定位，完成定位、测速、测向、授时功能。
1.2 位置上报
按照一定的模式，将本机的位置信息报告给中心，便于中心监控终端的位置信息。位置上报模式：
l 默认5分钟1次上报位置数据到中心；
l 4G状态下可回传存储数据（定时唤醒）：每天的中午 12 点定时唤醒一次，20 秒内连接不上基站则休眠，如果基站网络连上则这个时刻不开 RDSS； 默认一次仅传输过去 24 小时的位置和设备信息（电量、自检信息等）。
1.3 拆卸报警
当定位通信单元被从安装位置拆下、挪走时，触发防拆卸报警。
1.4 数据存储
数据存储功能：每5分钟记录1次数据点存储，最大支持存储180天。
1.5 紧急报警
具有紧急报警功能，配置一键紧急报警模块，按下一键紧急报警按钮持续3秒以上立刻启动报警。
1.6 在线升级
设备支持通过4G实现在线升级。
1.7 状态指示灯
设备自带状态指示灯：GPS状态灯，4G状态灯，RD发射状态灯
