一、产品概述

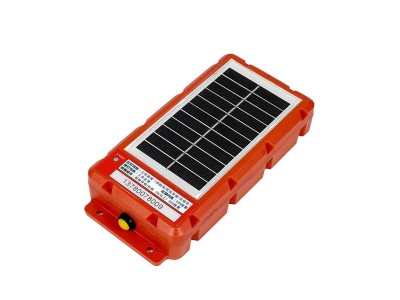

太阳能北斗定位终端PN06是我司自主开发，专业用于户外的太阳能定位设备。终端融合了4G无线通讯与卫星定位技术，内置光感及加速度传感器，支持磁吸防拆、物理顶针防拆、一键报警等功能，实现拆卸报警、震动报警、翻船报警等功能。集成度高、功耗低，配有专用的固定结构，安装使用极为方便。
为适应海上恶劣环境及长续航，太阳能北斗定位终端搭配了单晶硅太阳能板及IP68防护等级外壳防水防盐雾设计，采用高性能储能磷酸铁锂电池供电，适用于渔政船舶、资产管理等诸多无法固定供电的户外场合使用。
用户搭载北斗位置监控平台可实现对渔船、车辆、集装箱等实时监控、定位跟踪、监控调度、轨迹分析、报警处理、运营管理、统计分析等功能，满足各行业对于无法接主电或特殊行业定位管理需求。
二、产品特性
l 支持北斗/GPS双模定位，定位精度优于10米
l 支持无线移动网络（4G CAT1全网通）定时上报信息
l 支持盲区补传
l 支持翻船报警
l 支持电量低压报警
l 支持一键SOS紧急报警
l 支持多种智能工作模式自由切换
l 具备IP68防护等级
l 具备双重防拆卸报警功能
l 具备自动识别船舶运动状态
l 具备远程设置功能，对终端的相关管理参数进行远程设置
l 全天候不断电续航，10分钟上报间隔可连续工作60阴雨天
三、产品功能
序号 | 功能明细 | 功能说明 |
1 | 定时定位功能 | 支持北斗/GPS高精准定位； 定时定位追踪（智能上传位置点信息）。 |
2 | 盲区补传 | 当终端处于4G信号盲区时，终端会根据定时回传时间自动保存位置数据，当终端接收到4G信号以后，终端会自动把盲区时所存储的数据上传到中心。 |
3 | 翻船报警 | 支持翻船报警，当船舶倾斜超过45°以上保持30s，设备立即向平台上报翻船报警。 |
4 | 电池低压报警 | 当电池电量低于20%时，设备报低压报警。 |
5 | 紧急报警 | 设备外置设有一键报警按钮，当按下设备侧面按钮超过3秒时，设备立即向平台报紧急报警，实现远程求救、应急报警。 |
6 | 防拆卸报警 | 支持物理顶针防拆、磁吸防拆双重防拆方式。当打开外壳或移动拆移设备时，设备立即向平台报拆卸报警。 |
7 | 自动识别船舶 运动状态 | 判断行驶状态或静止停留状态。行驶过程定位采集间隔为10分钟/次；停留过程定位采集间隔12小时/次，频度可设。 |
8 | 远程设置终端 | 可透过平台、客户端设置终端参数。 |
9 | 远程关机 | 中心下发远程关机指令后，则终端会自动断电关机。该指令主要应用于设备存储过程中关机操作。 |
10 | 远程软件 空中升级 | 在线远程升级终端固件。 |
11 | IP及端口设置 | 支持发送4G指令对终端参数配置进行查询；其中包括终端的各个参数，比如：TCP/UDP、本机号码、回传时间等。 |
四、性能指标
项目 | 指标 | 参数 |
RNSS部分 | 接收频率 | BD/GPS/GLONASS 多频多系统卫星信号 |
灵敏度 | 捕获灵敏度：优于-130dBm 跟踪灵敏度：优于-145dBm | |
定位精度 | ≤10 米（CEP2.5） | |
启动时间 | 热启动：3s 冷启动：40s | |
移动通信 | 通信制式 | 支持4G Cat1，全网通 |
工作频段 | LTE FDD: B1/B3/B5/B8 LTE TDD: B34/B38/B39/B40/B41 | |
通信方式 | TCP/IP | |
结构要求 | 外壳 | 耐高温、耐腐蚀、密封防水、防拆卸 |
防护级别 | IP68 | |
防盐雾 | C4 | |
尺寸大小 | 208mm*110mm*41mm | |
环境适应性 | 工作温度 | -20℃ ～ +60℃ |
贮存温度 | -30℃～+70℃ | |
恒定湿热 | @ 40℃ 93%RH 12h | |
振动 | 符合 GB/T 2423.10-2019的有关规定 | |
电源 | 电池 | 容量：10500mAh |
太阳能板 | 材料：单晶硅； 功率：不小于2W（阳光充足） | |
待机时间 | 正确安装后全天候不断电续航 连续60个阴雨天 | |
数据存储 | 数据上报间隔 | 10分钟上报1次（默认），间隔1~1440分钟可设。 |
数据存储时间 | 15天（10分钟记录1次） |
