一、产品概述

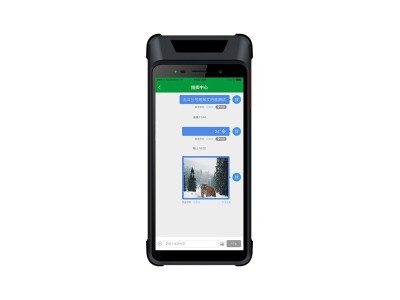

通用北斗三号短报文三防手持终端（以下简称北斗手机）是我司自主开发，专门为户外北斗短报文数据通信和定位的便携式手持终端，采用天线主机一体化设计，集成了RDSS通信模块、4G移动手机通信模块、北斗定位模块等，集成度高、功耗低，并配备6寸超清显示屏，以及大容量电池。
为适应野外、沙漠、高纬度、高海拔、海洋渔业等恶劣环境，北斗手机的设计充分考虑了防水、防腐蚀等要求。
二、产品特性
北斗手机可实现信息采集、信息编辑、信息传输等多项功能；具备多项传输通道，使用的范围和环境场景较为广泛。
l 支持2G/3G/4G手机通信技术；
l 支持中国自主的北斗三号RDSS短报文双向通信；
l 支持POC对讲，保证多方通话实时性；
l 支持北斗三号RNSS和GPS定位功能；
l 集成前摄800W像素、后摄2000W像素，支持通过产品自身硬件设备采集音频、视频和图像信息。
l 紧急呼叫和 SOS一键呼救，发出紧急情况求援信号并上报自身位置信息，便于实施救援；
l 支持采集方向、方位、坡度、高程、气压、温度等信息；
l 安卓11原生操作系统，方便二次应用开发；
l 体积小巧，185.1mm*85.1mm* 34.8mm（含防摔垫）;
l 防护等级：工业三防， 防水等级IP67,1.5m跌落；
l 使用大容量电池，续航有保证；
l 双MIC降噪；
l 1.5W外放喇叭；
l 1080P 6寸超清大屏，展现内容更丰富，细节细腻。
三、设备应用
l 国家边海防；
l 海洋渔业；
l 电力巡检、森林看护、石油勘探等行业应用；
l 备灾救援；
四、技术指标
CPU | MT6765 八核 2.3GHz主频 |
机身内存 | 4GB+64GB（默认）或6GB+128GB（选配） |
屏 | 6寸屏，IPS |
触摸 | 电容式触摸屏，5点触摸 |
分辨率 | 1080*2160，1080P |
操作系统 | Android 11 |
指示灯 | 红绿蓝，三种颜色，用于充电或信息提醒 |
摄像头 | 后摄：2000W，可变焦 前摄：800W，定焦 |
闪光灯 | 高亮真闪光灯，带手电筒功能 |
指纹识别 | 支持指纹，后置 |
POC对讲 | 公网对讲 |
蓝牙 | 支持蓝牙5.0 |
WIFI | 2.4G&5.8G；支持WIFI热点(2.0) |
NFC | 频率13.56MHZ;支持ISO15693、ISO1443A/B两种协议支持读写模式，卡模式，和近场通讯（点对点文件传输） |
卡座 | 2个公网卡座（Nano sim卡） 1个RDSS短报文卡座（标准 sim卡） 1个TF卡座 |
USB | USB2.0,与充电口复用，支持OTG和耳机 |
接口 | 标准Type-C USB接口，防水 |
按键 | 电源键、音量+/-键、POC对讲键、SOS按键、拍照键 |
底座触点 | 支持底座充电和数据通信扩展 |
公网制式 | 移动/联通/电信；全网通4G，3G，2G GSM:B2/B3/B5/B8 WCDMA:B1/B2/B5/B8 TDD-LTE:B34/B38/B39/B40/B41 FDD-LTE:B1/B3/B5/B8 |
RNSS | BDS B1I+BDS B1C + GPS L1 RNSS协议NMEA-0183(符合标准BD 410004-2015） |
RDSS参数 | 短报文功能,≤1000汉字 支持RDSS 标准V2.1 |
传感器 | 加速度、距离、光线、地磁、陀螺仪、气压、 温度 |
工作温度 | -20℃～+55℃ |
存储温度 | -30℃～+70℃ |
防护等级 | IP67 ，跌落1.5米 |
ESD静电 | 接触放电：8KV； 空气放电：15KV |
电池容量 | 6000mA·H |
充电标准 | 220V 常用电转适配器，5V≌2A |
充电时间 | ≤4小时 |
工作时间 | 短报文接收状态可连续工作大于10小时 （灭屏状态） |
待机时间 | 仅开启4G待机下大于120小时 |
五、性能指标
指标 | 参数 | |
RDSS接收部分 | 射频输入频率 | S：2491.75±8.16MHz |
接收灵敏度 | ≤-123dBm | |
RDSS发射部分 | 射频输出频率 | Lf1：1614.26±4.08MHz |
Lf2：1618.34±4.08MHz | ||
发射ERIP | 3dBW～9dBW，通信成功率≥95% （朝南无遮挡、无干扰情况下） | |
调制相位误差 | ≤3° | |
载波抑制 | ≥30dBc | |
协议版本 | 北斗用户机数据接口协议2.1版 | |
短报文长度 | ≤1000汉字 | |
RNSS部分 | 接收频率 | BDS B1I+BDS B1C + GPS L1 |
协议版本 | NMEA0183，兼容北斗 | |
普通的定位精度 | 水平≤6m（95%，HDOP≤4） 高程≤8m（95%，VDOP≤4） | |
首次定位时间 | 冷启动≤60s，热启动≤10s（B1+L1联合定位） | |
重捕时间 | ≤3s（95%，卫星信号中断30秒后 （B1+L1联合定位）） | |
接收灵敏度捕获 | ≤-140dBm（B1+L1联合定位） | |
接收灵敏度跟踪 | ≤-155dBm（B1+L1联合定位） |
